Lecture 7 & 8 & 9: Shading
What we've covered so far:
Definition
The process of applying a material to an object.
A simple Shading Model: Blinn-Phong Reflective Model
Perceptual Observations
在我们观察一个场景的时候, 有些地方会产生高光的效果, 即光线基本呈现镜面反射的效果; 有些地方十分平滑, 即光线基本呈现漫反射的效果; 有些地方较暗, 不能被光源直接照射到, 是依靠别的地方的反射光照亮的.
Shading 对应的是着色的过程, 不会考虑影子的问题.
Model Basics
模型的输入有观测点相对于着色点的方向, 光线相对于着色点的方向, 着色点处平面的法线, 着色点处平面的一些其他信息(颜色, 亮度).
Diffuse Reflection
Light is uniformly scattered in all directions, and surface color is the same for all viewing directions.
Lambert's Law
surface 吸收的光照强度与入射光线的角度有关, 与观测点的角度无关(因为漫反射各个方向观测color都一样).
Light Falloff
我们假设光沿着四面八方均匀传播, 由于能量守恒, 每一时刻的球壳上带有的能量都是一样的, 那么单位面积的光照强度就与球壳半径的平方(球壳面积)成反比.
综合Lambert's Law和Light Falloff, 我们可以得到漫反射下的着色公式(Diffusion Term):
\(k_d\)的存在是因为我们假设表面会吸收一些能量, 假如\(k_d\)为1, 代表表面完全没有吸收能量, 为0则代表吸收了所有能量.
The impact of \(k_d\)

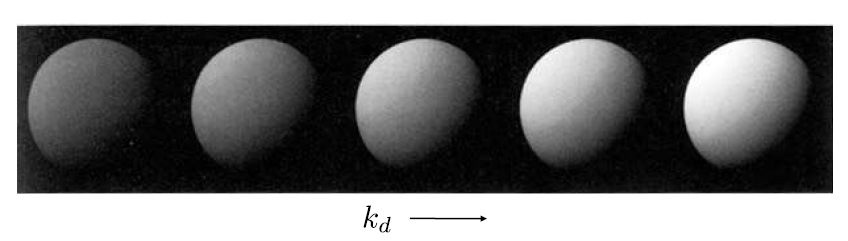

可以看到, \(k_d\)越大, 反射的光强越大, 即表面越亮.
Specular Reflection
Intensity depends on view direction.
Bright near mirror reflection direction. 镜面反射的特点是存在着一个反射方向, 只有在该反射方向附近的观测方向才能看到高光.
我们一般使用half vector来计算观测方向与入射方向的角平分线方向向量.
计算half vector与法线的点积而不是计算反射光线和观测方向的点积, 这是因为前者计算上更加简便.
得到Specular Term如下:
同理, 这里的\(k_s\)也是表示吸收能量的比例.
why is there a power \(p\)?
我们希望只有在观测方向与反射方向非常接近的时候, 光的强度才大, 而当观测方向与反射方向相差较大的时候, 光的强度就非常小. 但是如果不给\(cos\alpha\)项加上指数的话, 可以看到就算是相差了45度, 观测到的亮度还是较大. 所以我们需要给\(cos\alpha\)项加上一个指数, 使得当角度相差较大的时候, 光的强度迅速下降.
Tip
将Diffusion Term和Specular Term结合起来, 我们观察\(k_s\)和\(p\)变化对渲染效果的影响. 可以看到随着\(p\)增大, 高亮更加集中.
Ambient Term

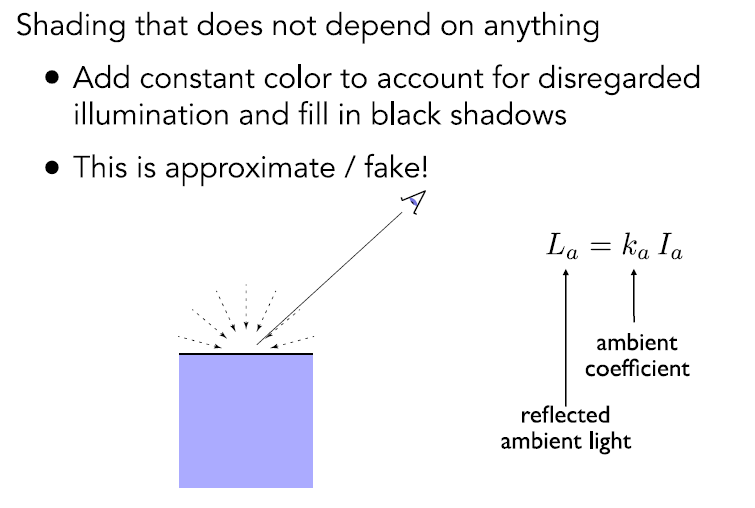

对环境光的影响, Blinn-Phong Model考虑的非常简单, 即给所有地方都加上一个相同的常量光强, 不过这个光强要乘以一个系数\(k_a\).
综合上述三个Term, 我们可以得到Blinn-Phong Reflective Model的公式:
可以大致渲染出这样的结果:
Shading Frequencies
我们刚刚考虑的都是第一个点进行着色, 但是实际的图形是连续的, 我们有多种手段将其变为离散的点, 而后在=再着色.
Flat Shading
每个三角形的小切面当做一个点, 然后给整个切面shade相同的颜色.
Gouraud Shading
对每个顶点着色, 然后三角形上的颜色由各个顶点之间插值得到.
Phong Shading
插值的到三角形区域上的所有法向量, 然后针对每个像素着色.
Comparison
其实只要我们把这些三角形分割地足够细致, Flat 和 Phong Shading效果相差无几.
Per-Vertex Normal Vectors
- Best to get vertex normals from the underlying geometry.
比如我们知道需要渲染的是个球体, 那么每个顶点的法向量自然是圆心到顶点的连线方向.
- Otherwise have to infer vertex normals from triangle faces.
最简单的做法就是对该顶点所在的几个三角形面的法向量求平均, 再归一化:
当然有可能有些三角形面比较大, 对顶点的法向量影响会相对较大, 所以也可以对几个法向量加权求平均.
Per-Pixel Normal Vectors
由几个顶点之间的normal vectors插值得到, 具体插值方法后文介绍.
Interpolation Across Triangles: Barycentric Coordinates
考虑这样的情景: 已知三角形三个顶点的某种属性, 我们希望得到三角形内部一个点的该属性. 我们需要使用重心坐标进行插值.
Barycentric Coordinates

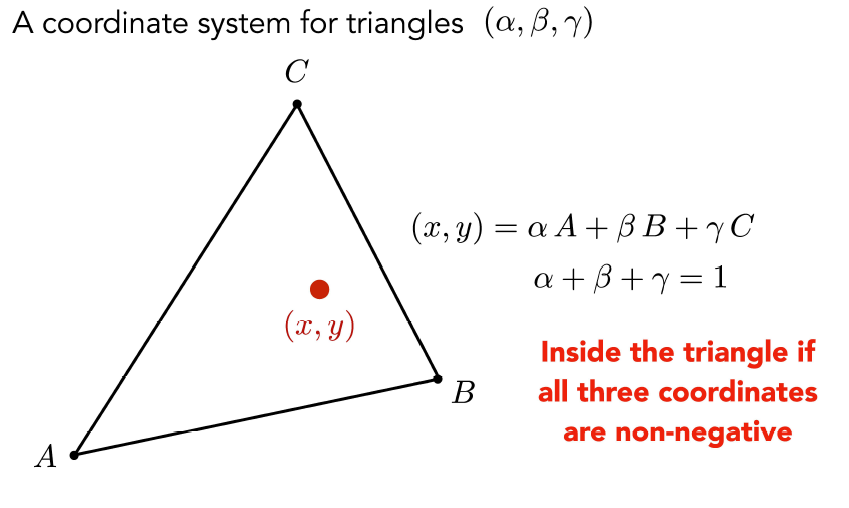

如果任意一点满足\(\alpha + \beta + \gamma = 1\), 那么这个点就在三角形所在的平面上, 同时, 如果\(\alpha, \beta, \gamma\)都大于0, 那么这个点就在三角形内部.
ways to calculate the barycentric coordinates
可以用顶点所对的面积比计算
可以直接代公式
特别地, 重心对应的重心坐标为\((\frac{1}{3}, \frac{1}{3}, \frac{1}{3})\).
Interpolation
我们直接利用\(\alpha\), \(\beta\), \(\gamma\)三个参数对三个顶点的某个属性加权平均即可.
barycentric coordinates are not invariant under projection
重心坐标不具有投影不变性, 所以要注意计算重心坐标进行插值的时候, 一定要考虑清楚此时对应的三角形形态. 比如, 我们想对一个三角形内部的点插值计算深度(depth), 那么此时就要求该点在三维空间三角形的重心坐标, 而不能求已经投影在二维平面之后的重心坐标.
Texture Mapping
在Blinn-Phong模型中, 我们可以使用\(k_d\)来表示表面的纹理特征, 比如上面这张图, 球和地板都有着自己的纹理. 需要注意的是, \(k_d\)是三元向量, 表示三个颜色通道, shading公式后面所乘的可以理解为只是亮度.
假设, 设计师预先为我们设计了一份纹理图样(一张2D图像), 并且标注了3D模型上的每个三角形对应的2D图样上的三角形.
Each triangle vertex is assigned a texture coordinate \((u, v)\), which is a 2D point in \([0,1] \times [0,1]\).
那么我们就可以根据着色点在3D模型上的位置, 查询到其在2D图样上的位置, 然后根据这个位置来查询纹理特征.
一张纹理图样可能在三维模型中反复出现, 所以我们希望纹理的设计是可以自然拼接的, 即左边与右边, 上边与下边.
下面, 我们介绍几种将纹理映射用于shading的算法
Simple Texture Mapping: Diffuse Color
这样的做法直接将图像上的点映射到纹理上, 采样, 获得\(k_d\), 看上去很简单, 但是实际中会遇到很多问题.
Texture too Small
想象一下, 如果我们希望渲染一面墙, 现在有一个墙纸的纹理, 但是墙的分辨率为\(1024 \times 1024\), 而纹理的分辨率小得多, 那么将这样的纹理添加到墙上, 就会使得墙面看起来很模糊.
不过这个问题可以较好地通过插值解决, 最左侧的图像是不做处理, 直接采样得到的结果, 可以看出有很多锯齿, 中间和右边的图像分别使用双线性插值(考虑纹理上邻近的四个texel)和三次插值(考虑纹理上邻近的16个texel), 效果都不错, 但是三次插值的效果更好, 却处理复杂度更高.
Texture too Large
为什么会出现上图的这种情况? 因为一个screen上的pixel, 对应着纹理上一大片texel, 我们直接采样的话会取得那么一大片的中心texel, 自然不能很好地代表一大片texel的信息.
Super Sampling
究其本质, 还是因为我们的采样频率太低, 导致一个采样点里面包含了太多信息. 所以我们可以将一个pixel细化成多个采样点, 最后pixel的颜色就是这些采样点的颜色的平均.
这样进行super sampling之后, 我们就可以得到更精细的纹理效果, 但是代价就是计算量更大.
Mipmap
我们在SuperSampling中做的其实就是去模拟一大片texel的平均值, 那么考虑有没有什么算法能够近似地在较快时间内查询到一片texel的平均值呢? Mipmap -- Allowing (fast, approx, square) range queries.
我们先要对纹理图样做一些预处理, 方便后续的快速区域查询.
我们将图像的分辨率不断降低, 直到变为一个pixel 而后将其堆叠成金字塔的形状.
overhead
我们需要储存不同分辨率下的图样, 所以会有一定的overhead, 但其实这个overhead不大, 是一个级数求和问题(假设原始图像的大小为\(S\)): $$ Total = \sum_{i=0}^{\inf} \frac{S}{2^i} = 2S $$
那么有了mipmap之后该如何获得一个pixel的图样信息呢?
我们找到该pixel邻近的几个pixel, 将他们全部变换到texel坐标, 计算彼此之间的距离, 取最大值, 将这个最大值作为边长, 构建一个正方形. 然后对这个正方形边长取\(log\), 就可以知道这样大小的正方形对应着mipmap中哪一层, 而后在该层上采样即可近似求得这一片texel的平均值.
Trilinear
实际上由于计算出来的\(D\)并非是一个整数, 所以我们也可以在texel上的相邻两层分别双线性插值, 然后在使用\(D\)将两层的结果线性插值的到最终的结果.
Shading Results
可以看到, 即使使用了三线性插值, 还是会出现一些瑕疵(overblur), 这是因为我们在mipmap中做了较多的近似, 导致结果不好.
比如, 我们假设了平均区域只能是正方形, 正方形长度取最大值等等.
在实际的情况中, 一个pixel对应的texel区域多种多样, 可能是长方形, 斜着的图形等等.
Anistotic Filtering(Ripmaps, EWA Filtering)
很自然的一个提升mipmap的想法就是将长方形区域也考虑进去, 这样就有了Ripmaps.
但是Ripmap的存储量要大于mipmap, 可以看到最后大约是原始图像存储量的四倍.
EWA filtering 是利用一系列大小不等的椭圆取近似图形, 可以解决不规则区域的问题, 精度更高, 但是显然计算复杂度和存储空间的需求更大.
